PERCo-RF01 0-01

Артикул: 4634

PERCo-RF01 0-01

3077 просмотра(ов)

ПроизводительPerco
Габаритные размеры 1792х1550х70 мм
Масса не более 25 кг

Описание:

Рама монтажная PERCo-RF01 0-01 предназначена для установки на ней любой модификации полноростового турникета PERCo-RTD-15 с целью повышения качества монтажа турникета и, соответственно, надежности его работы в процессе эксплуатации.

Раму в упаковке предприятия-изготовителя допускается транспортировать только закрытым транспортом (в железнодорожных вагонах, в контейнерах, в закрытых автомашинах, в трюмах, на самолетах и т.д.). При транспортировании допускается штабелировать только однотипные ящики до десяти рядов в горизонтальном положении.

Хранение рамы допускается в закрытых помещениях при температуре окружающего воздуха от –40°С до +55°С и относительной влажности воздуха до 98% при отсутствии в них паров кислот, щелочей и газов, вызывающих коррозию.

Порядок установки монтажной рамы

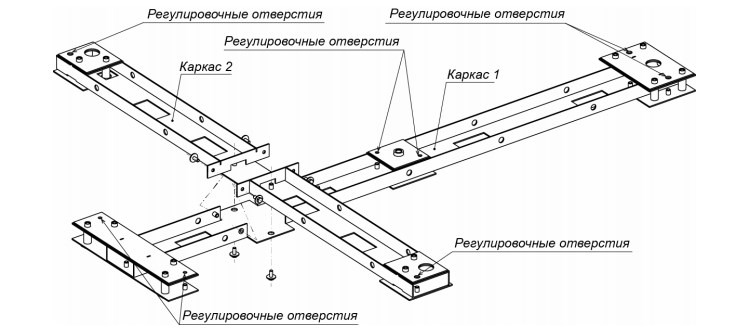

Рисунок 1. Схема сборки рамы

  1. Распакуйте раму и проверьте комплект поставки.
  2. Подготовьте фундаментную площадку с габаритами 2000×1700 мм глубиной 200- 250 мм, установив по периметру опалубку и сориентировав ее положение в соответствии с планировкой проходной; площадка выравнивается, отсыпается гравием, песком и утрамбовывается.
  3. Соберите раму монтажную в соответствии с рис. 1.
  4. На раме дополнительно рекомендуется через отверстия 16 мм в вертикальных стенках каркаса 1 и каркаса 2 вставить и симметрично закрепить горизонтальные отрезки арматуры длиной 600-700 мм.
  5. Собранную раму установите на подготовленную фундаментную площадку, сориентируйте ее положение в соответствии с планировкой на технологических подкладках толщиной не менее 50 мм (выровняйте положение относительно опалубки с учетом уровня заливки).
  6. Проверьте горизонтальность установки рамы по точкам крепления турникета и при необходимости выровняйте ее, используя прокладки и шпильки из комплекта монтажных принадлежностей; максимальное допустимое отклонение рамы от горизонтальной плоскости составляет 1,5 мм.
  7. Зафиксируйте положение рамы относительно фундаментной площадки, используя Г-образные технологические шпильки и отверстия в каркасе 1 и каркасе 2 (в комплект поставки технологические шпильки не входят); перед заливкой рама должна быть зафиксирована от возможного смещения в любом направлении.
  8. Проложите при необходимости кабельные каналы в соответствии со схемой прокладки кабелей турникета (см. Руководство по эксплуатации турникета роторного полноростового PERCo-RTD-15) и планировкой проходной.
  9. Закрепите кабельные каналы относительно рамы монтажной; оконцовки каналов должны располагаться выше уровня заливки; в каналах рекомендуется заранее проложить шнуры для протягивания кабелей. За габариты фундаментной площадки каналы выводятся в соответствии с планировкой пропускного пункта.
  10. Выполните заливку фундаментной площадки бетоном с группой прочности не хуже В22,5 до уровня верхней поверхности резьбовых втулок, как показано на рисунке 2.
  11. При заливке контролируйте заполнение всего объема фундаментной площадки, включая объемы под рамой. Выдержка залитой площадки перед началом монтажа определяется климатическими условиями и маркой бетона.

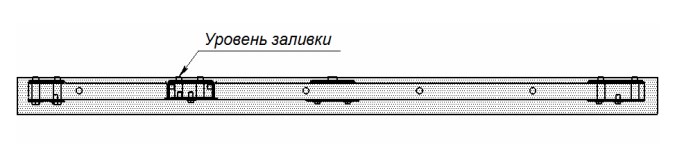

Рисунок 2. Схема установки рамы

Особенности PERCo-RF01 0-01:

  • Тип оборудования - рама монтажная;
